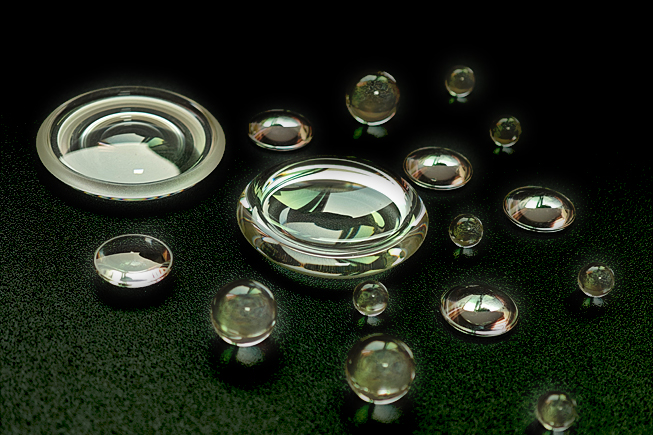

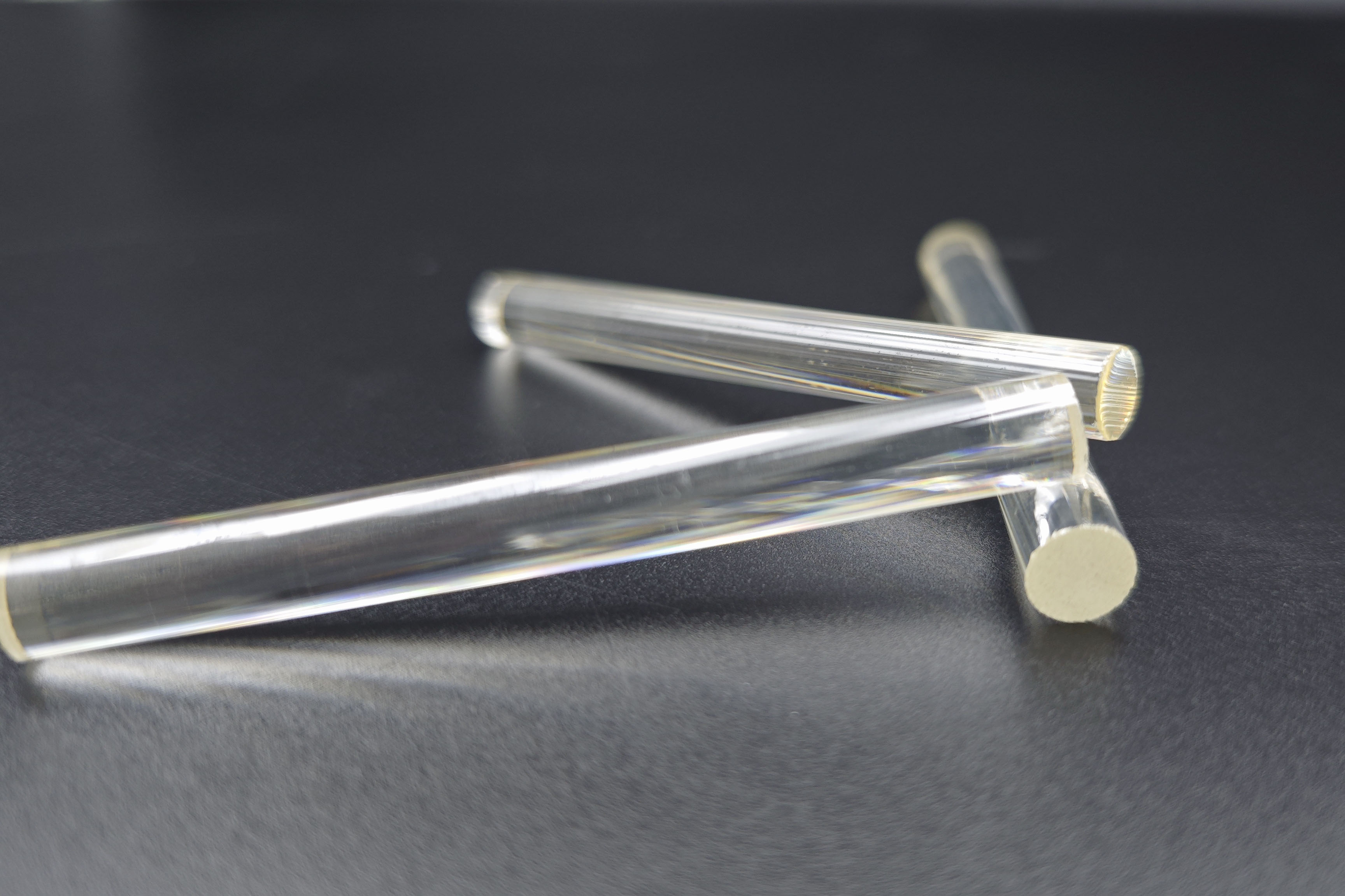

二次型部品とは、再び熱加工によってプレス成形された様々な形状のブランク(平片、凹凸片、棒状ブランク、ボール状ブランクなど)、顧客のニーズに応じてカスタマイズ可能です。
二次型部品とは、再び熱加工によってプレス成形された様々な形状のブランク(平片、凹凸片、棒状ブランク、ボール状ブランクなど)、顧客のニーズに応じてカスタマイズ可能です。
白色光
供货规格会社は直径Φ 5-Φ 300mmのレンズ、プリズム及び異形部品などを提供することができます。
プロファイル外径 | 二次プレス成形ブランクRP製品 RP products | ||
外径公差 | 中心厚さ公差 | ||
<10 | ±0.10 | +0.6/0 | |
10~20 | ±0.10 | +0.5/0 | |
20~40 | ±0.15 | +0.5/0 | |
40~60 | ±0.20 | +0.5/0 | |
60~150 | ±0.30 | +0.6/0 | |
>150 | ±1.00 | +1.0/0 |
红外
出荷仕様です:安定の直径を提供できるΦ7 mm ~Φ200 mmの製品
表1 赤外線タイプ部品インデックス 単位です:mm | ||||
外径区分 | 関連する制御公差 | |||
外径 | 中心の厚さ | 楕円率 | 偏肉 | |
≤ | ≤ | |||
5<∮≤10 | 0~-0.20 | 0.6 | 0.15 | 0.25 |
10<∮≤15 | 0~-0.20 | 0.6 | 0.15 | 0.25 |
15<∮≤30 | 0~-0.20 | 0.6 | 0.2 | 0.25 |
30<∮≤40 | 0~-0.20 | 0.6 | 0.2 | 0.3 |
40<∮≤50 | 0~-0.20 | 0.6 | 0.2 | 0.3 |
50<∮≤60 | 0~-0.35 | 0.6 | 0.25 | 0.3 |
60<∮≤70 | 0~-0.35 | 0.6 | 0.3 | 0.3 |
70<∮≤80 | 0~-0.35 | 0.6 | 0.3 | 0.3 |
80<∮≤100 | 0~-0.35 | 0.6 | 0.3 | 0.35 |
100<∮≤200 | 0~-0.45 | 0.6 | 0.3 | 0.4 |
